Mazda Tribute 2006 ремонт ЭБУ.
Ремонт ЭБУ PCM150F.
Замена BGA процессора с ремонтом платы.

Недавно, нам прислали ЭБУ от Mazda Tribute в ужасном состоянии.
ЭБУ пытались отремонтировать в непрофильном слесарном сервисе....
Так И начинается эта история....

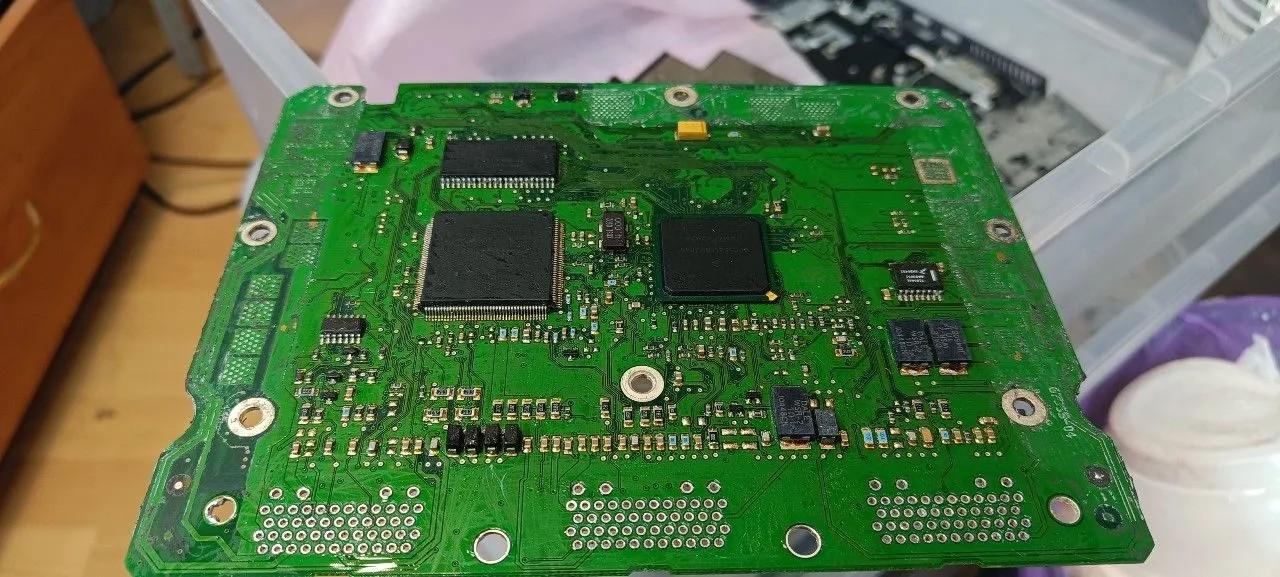

Внешний вид платы поверг нас в шоковое состояние.
Плата была загнута под углом почти 45 градусов, ножки почти на всех микросхемах оторавны, а самое печальное это отрыв BGA процессора....
Вот, во истину сила есть, ума не надо...

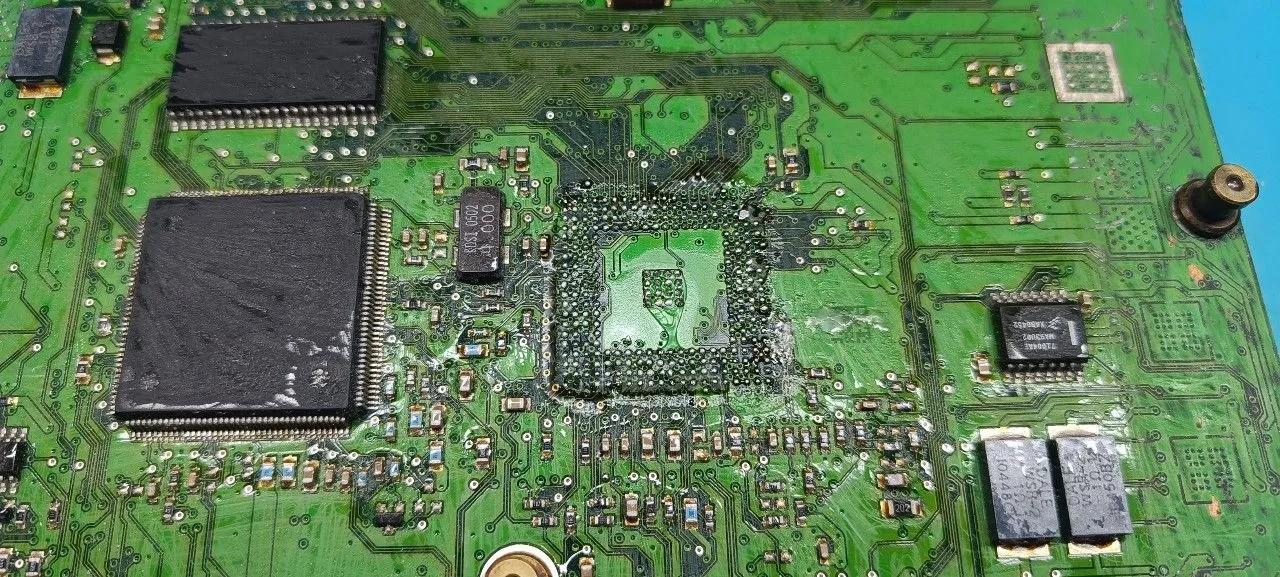

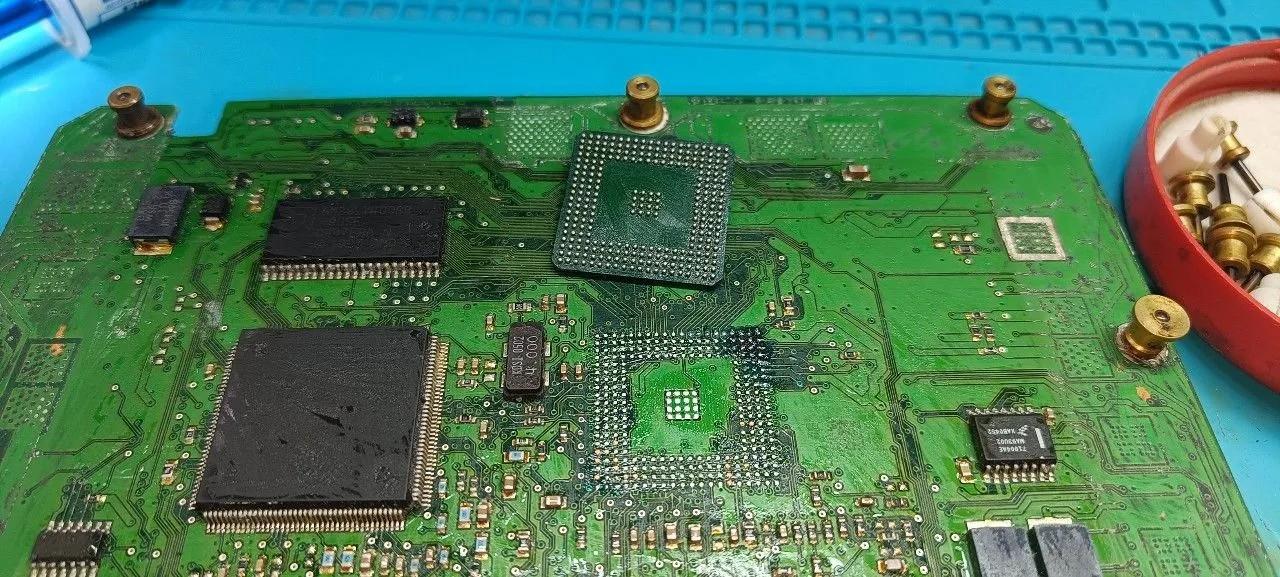

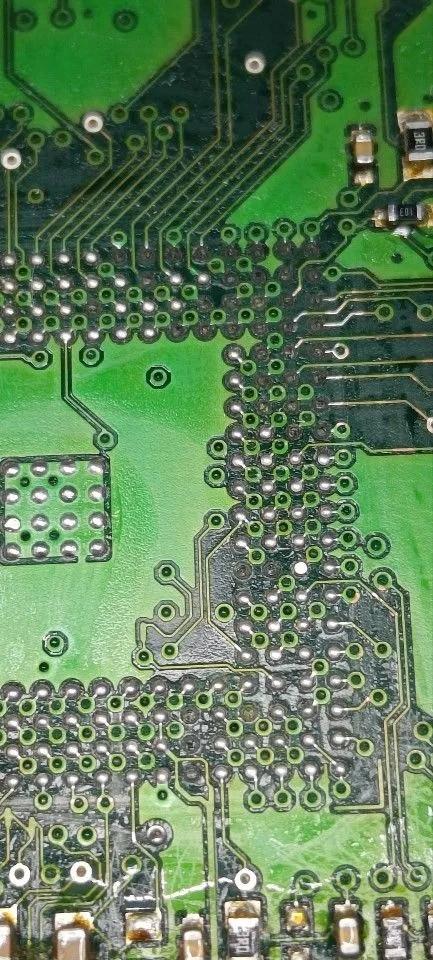

Далее сняв процессор обнаружили еще более печальные последствия... В площадке BGA процессора оторавано с "мясом" не менее 40 пятаков.

Учитывая стоимость данного блока, будем восстанавливать.

Вкратце:
1. Снятие очень тугого лака со всей поверхности платы

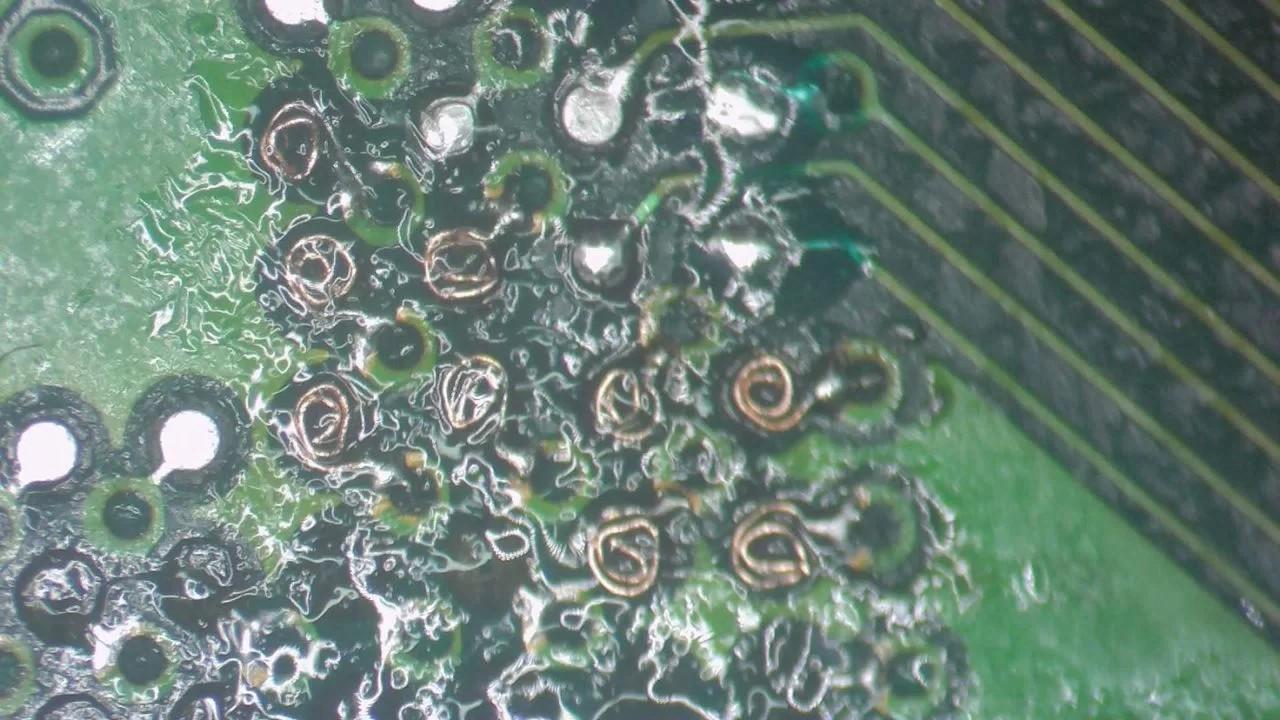

2. Восстановление пятаков процессора под микроскопом
3. Восстановление геометрии и плоскости платы
4 Восстановление всех оторванных ног микросхем

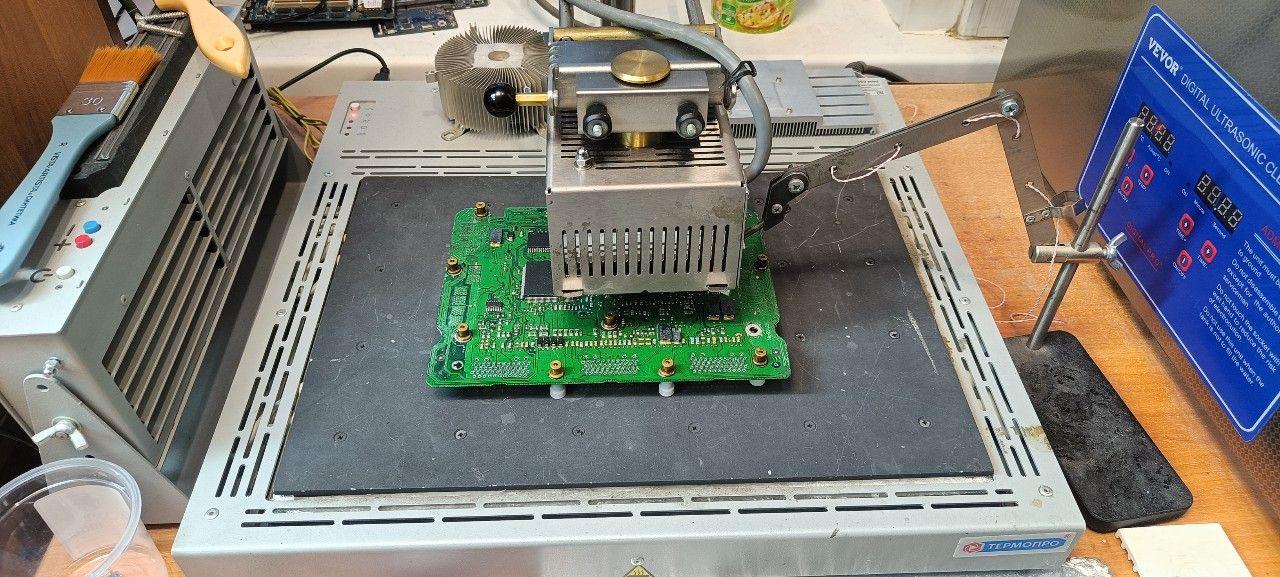

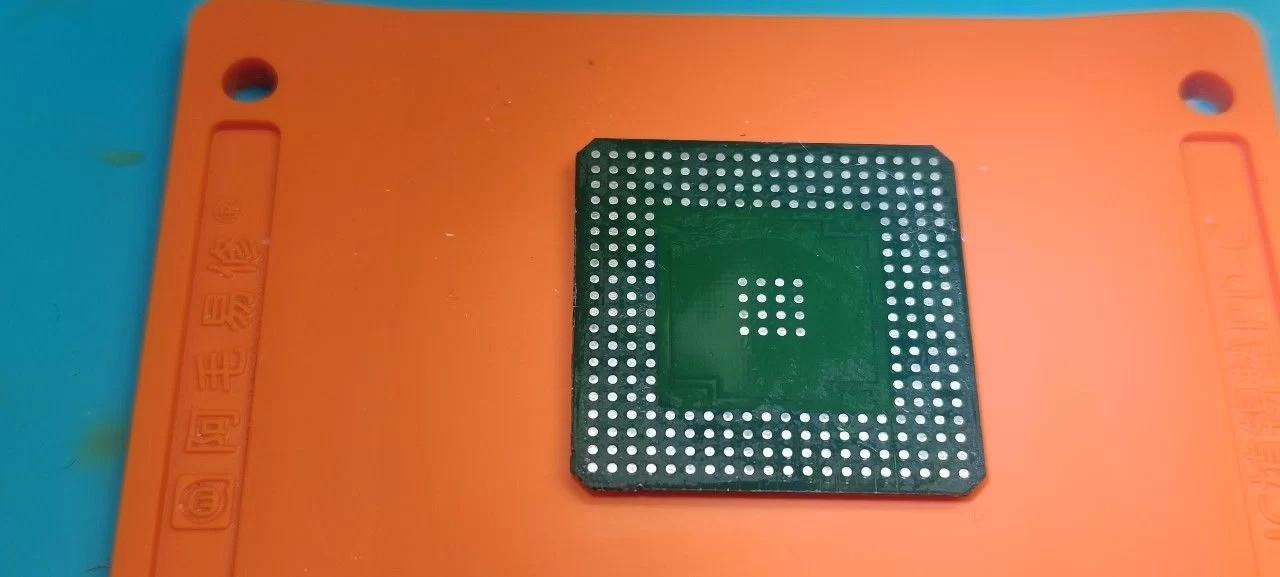

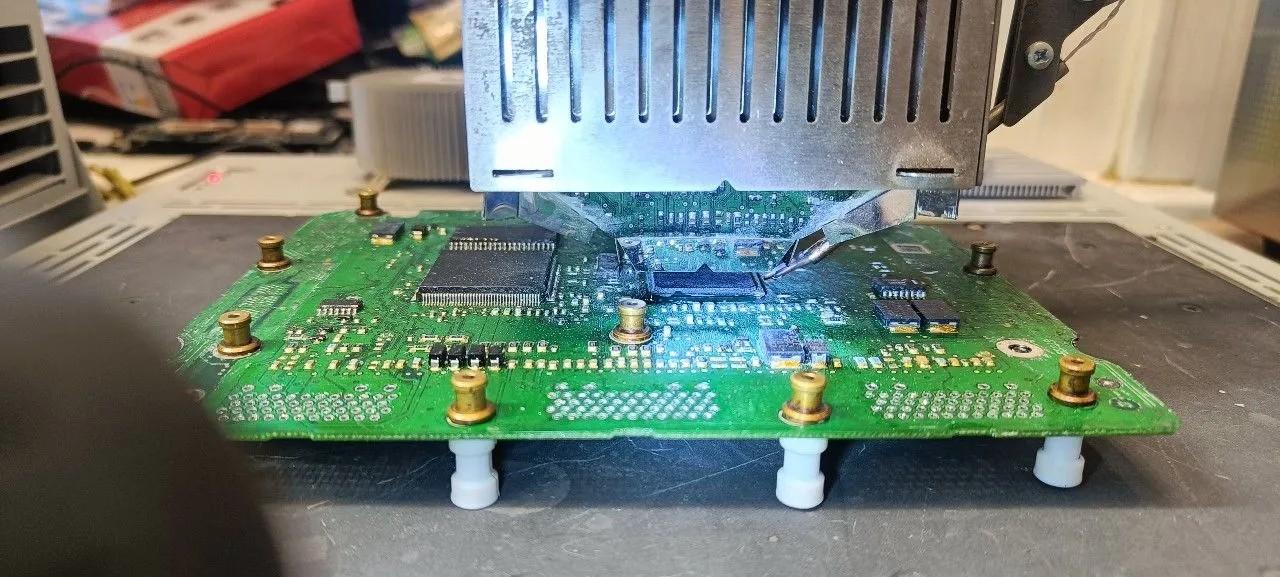

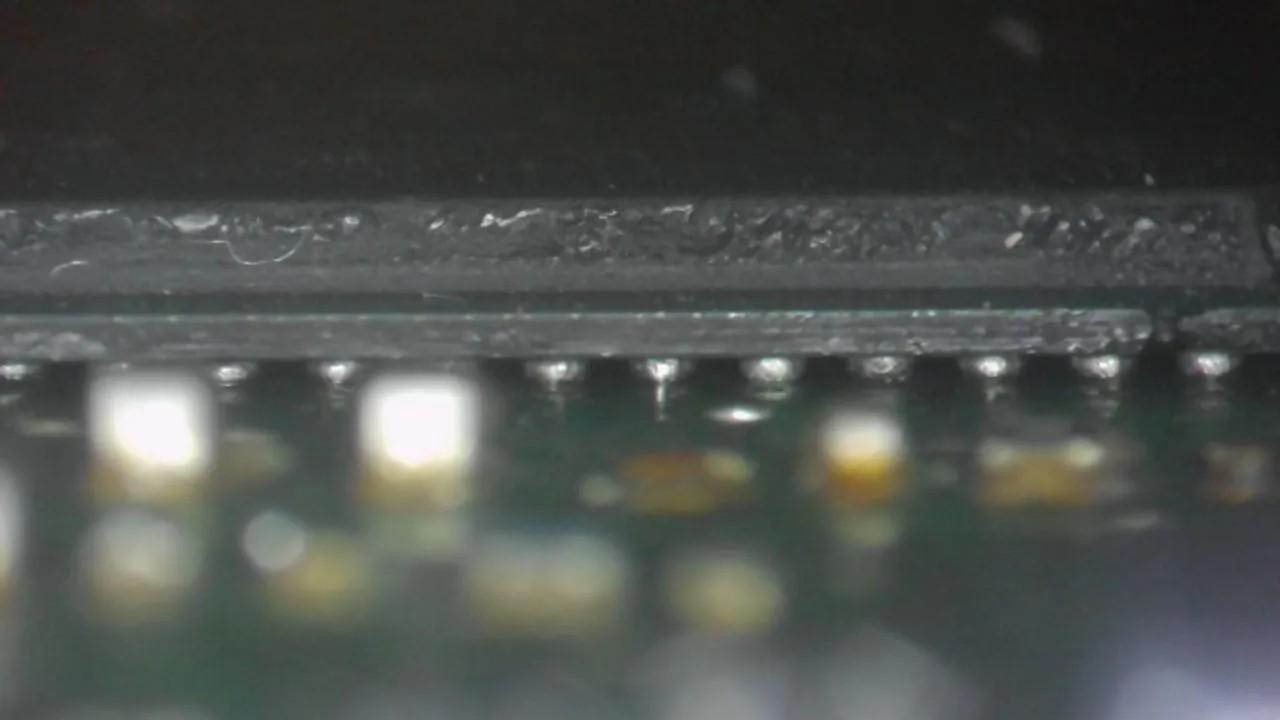

5. Пайка BGA процессора
6. Запуск и проверка платы.

В результате, эта кропотливая работа заняла у нас два дня чистого времени. Два дня, КАРЛ!!!
НО ПО ИТОГУ, ВСЕ ОКАЗАЛОСЬ НЕ ЗРЯ, ПЛАТА УСПЕШНО РАБОТАЕТ И УЖЕ ЕЗДИТ В АВТОМОБИЛЕ!))
